:: MPCA29 :: Dimension
Model No. Height (mm) Thickness (mm) Weight (grams) CAD Attachment
MPCA 29-12 11.6 2.6 30.0 By request Clip , Tape
MPCA 29-15 14.6 2.6 33.0 By request Clip , Tape
MPCA 29-18 17.6 2.6 36.0 By request Clip , Tape
MPCA 29-21 20.6 2.6 39.0 By request Clip , Tape
MPCA 29-23 22.6 2.6 41.0 By request Clip , Tape
MPCA 29-28 27.6 2.6 46.0 By request Clip , Tape
MPCA 29-33 32.6 2.6 51.0 By request Clip , Tape


Material
: Copper 1100
Finish
: Anti-Oxidation
Remarks
:

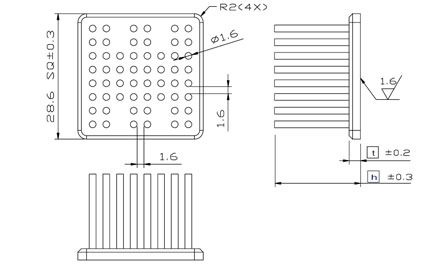

Model number MPCA29-12 indicate 29x29mm is package footprint and 12 mm is overall height , all the dimensions are in arithmetic , the drawing overall height is real dimension

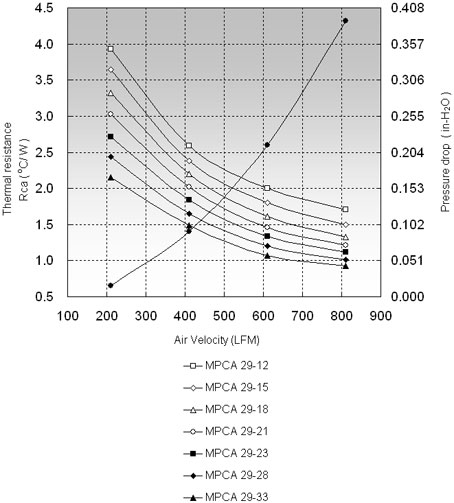

:: Rth ( oC/W ) ::
Air Velocity / Rth ( oC/W )
200(LFM) 400(LFM) 600(LFM)
MPCA 29-12 4.09 2.64 1.99
MPCA 29-15 3.83 2.40 1.78
MPCA 29-18 3.57 2.20 1.61
MPCA 29-21 3.38 2.02 1.46
MPCA 29-23 3.19 1.84 1.33
MPCA 29-28 2.91 1.65 1.21
MPCA 29-33 2.65 1.49 1.10
