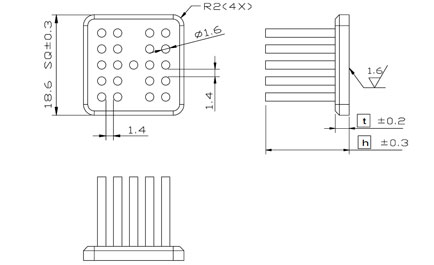

:: MPCA19 :: Dimension
Model No. Height (mm) Thickness (mm) Weight (grams) CAD Attachment
MPCA 19-12 11.6 2.6 12.6 By request Clip , Tape
MPCA 19-15 14.6 2.6 13.7 By request Clip , Tape
MPCA 19-18 17.6 2.6 14.9 By request Clip , Tape
MPCA 19-21 20.6 2.6 16.0 By request Clip , Tape
MPCA 19-23 22.6 2.6 16.7 By request Clip , Tape
MPCA 19-28 27.6 2.6 18.6 By request Clip , Tape
MPCA 19-33 32.6 2.6 20.5 By request Clip , Tape
Material
: Copper 1100
Finish
: Anti-Oxidation
Remarks
:
Model number MPCA19-12 indicate 19x19mm is package footprint and 12 mm is overall height , all the dimensions are in arithmetic , the drawing overall height is real dimension

:: Rth ( oC/W ) ::
Air Velocity / Rth ( oC/W )
200(LFM) 400(LFM) 600(LFM)
MPCA 19-12 6.08 4.39 2.95
MPCA 19-15 5.79 4.12 3.47
MPCA 19-18 5.50 3.80 3.17
MPCA 19-21 5.21 3.56 2.93
MPCA 19-23 4.90 3.33 2.79
MPCA 19-28 4.47 3.07 2.54
MPCA 19-33 4.15 2.84 2.34
