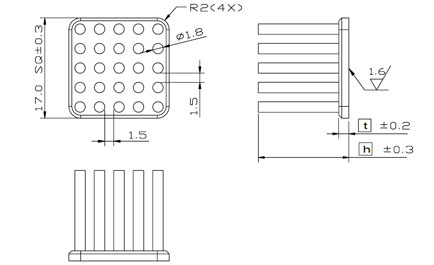

:: MPCA17 :: Dimension
Model No. Height (mm) Thickness (mm) Weight (grams) CAD Attachment
MPCA 17-11 10.7 1.7 10.3 By request Clip , Tape
MPCA 17-14 13.7 1.7 12.0 By request Clip , Tape
MPCA 17-17 16.7 1.7 13.7 By request Clip , Tape
MPCA 17-20 19.7 1.7 15.4 By request Clip , Tape
MPCA 17-22 21.7 1.7 16.5 By request Clip , Tape
MPCA 17-27 26.7 1.7 19.3 By request Clip , Tape
MPCA 17-32 31.7 1.7 22.2 By request Clip , Tape
Material
: Copper 1100
Finish
: Anti-Oxidation
Remarks
:
Model number MPCA17-11 indicate 17x17mm is package footprint and 11 mm is overall height , all the dimensions are in arithmetic , the drawing overall height is real dimension

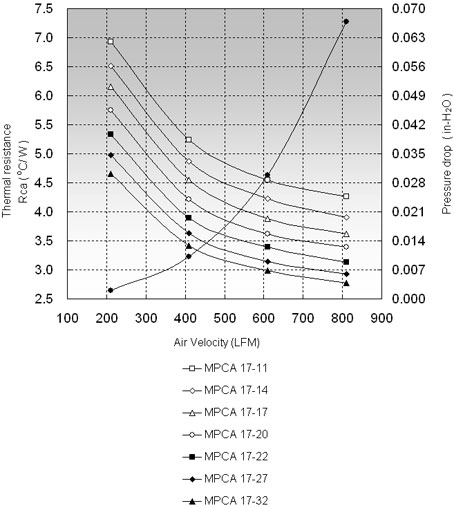

:: Rth ( oC/W ) ::
Air Velocity / Rth ( oC/W )
200(LFM) 400(LFM) 600(LFM)
MPCA 17-11 6.92 5.24 4.55
MPCA 17-14 6.51 4.87 4.22
MPCA 17-17 6.15 4.55 3.88
MPCA 17-20 5.75 4.21 3.62
MPCA 17-22 5.34 3.89 3.39
MPCA 17-27 4.98 3.63 3.15
MPCA 17-32 4.66 3.41 2.98
