:: MPA34 :: Dimension
Model No. Height (mm) Thickness (mm) Weight (grams) CAD Attachment
MPA 34-12 11.6 2.6 15.2 By request Clip , Tape
MPA 34-15 14.6 2.6 16.7 By request Clip , Tape
MPA 34-18 17.6 2.6 18.3 By request Clip , Tape
MPA 34-21 20.6 2.6 19.8 By request Clip , Tape
MPA 34-23 22.6 2.6 20.8 By request Clip , Tape
MPA 34-28 27.6 2.6 23.3 By request Clip , Tape
MPA 34-33 32.6 2.6 25.9 By request Clip , Tape


Material
: Aluminum 6063
Finish
: Black anodize
Remarks
:

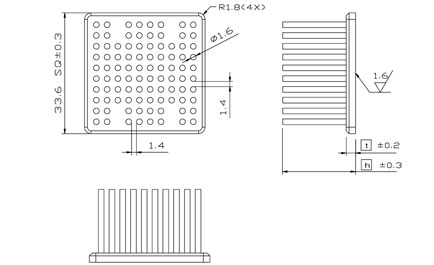

Model number MPA34-12 indicate 34x34mm is package footprint and 12 mm is overall height , all the dimensions are in arithmetic , the drawing overall height is real dimension

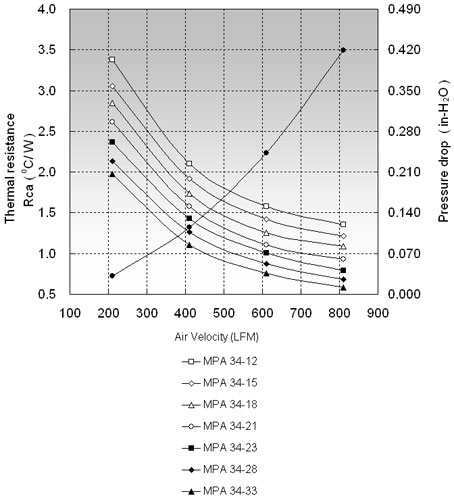

:: Rth ( oC/W ) ::
Air Velocity / Rth ( oC/W )
200(LFM) 400(LFM) 600(LFM)
MPA 34-12 3.50 2.10 1.58
MPA 34-15 3.25 1.92 1.42
MPA 34-18 3.04 1.74 1.25
MPA 34-21 2.81 1.57 1.11
MPA 34-23 2.61 1.43 1.00
MPA 34-28 2.33 1.24 0.87
MPA 34-33 2.09 1.06 0.74
